Профессиональное решение для локальной защиты поверхностей при термохимической обработке. Разработано специально для российских производственных условий.
Паста разработана с учётом требований российских производств и превосходит зарубежные аналоги по ряду параметров
Сохраняет защитные свойства во всём температурном диапазоне процесса ионного азотирования без деградации покрытия.
Не содержит органических растворителей и агрессивных компонентов. Работа с материалом безопасна при условии использования стандартных СИЗ.
В отличие от импортных аналогов (не более 20% площади), BN-25 можно наносить на любую поверхность без ограничений.
После азотирования паста легко удаляется влажной ветошью или водой. Не требуются специальных растворителей или механической обработки.
Выдерживает до 5 циклов замораживания без потери функциональных свойств.
Детали можно помещать в камеру сразу после нанесения. Не требуется ожидание полного высыхания.
Объективное сравнение характеристик с популярными импортными защитными пастами
Наглядные примеры нанесения и результаты защиты при ионном азотировании

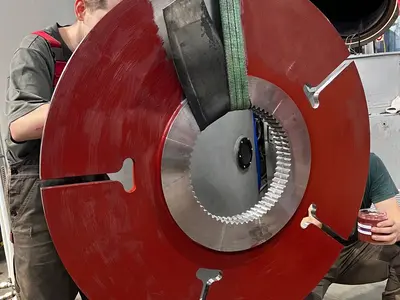

Процесс нанесения защитной пасты BN-25 на деталь перед азотированием

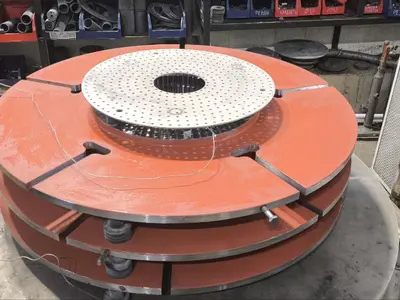

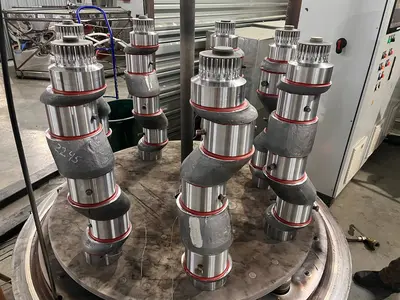

Детали установлены в вакуумную камеру и готовы к процессу. Как видно паста ещё не высохла, но не это не мешает запустить процесс ионного азотирования

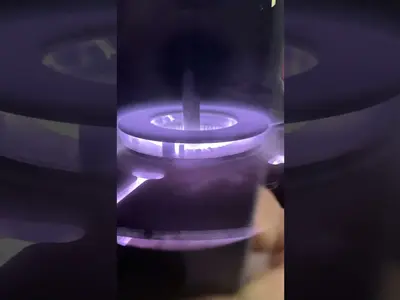

Ионная очистка — паста не влияет на процесс и не вызывает образование дуг. Очистка идёт без проишествий

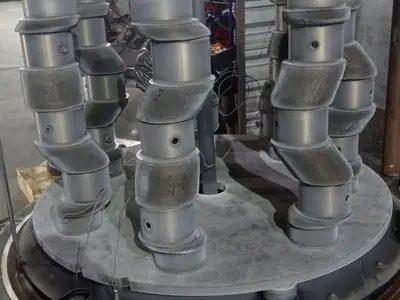

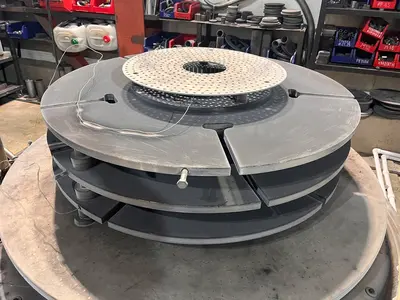

Детали после ионного азотирования

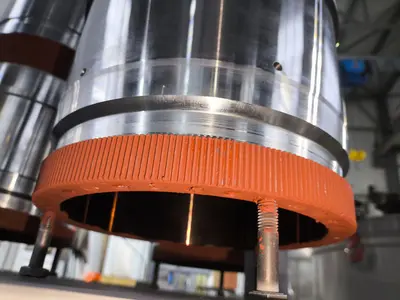

Паста BN-25 нанесена на защищаемые участки, деталь готова к азотированию

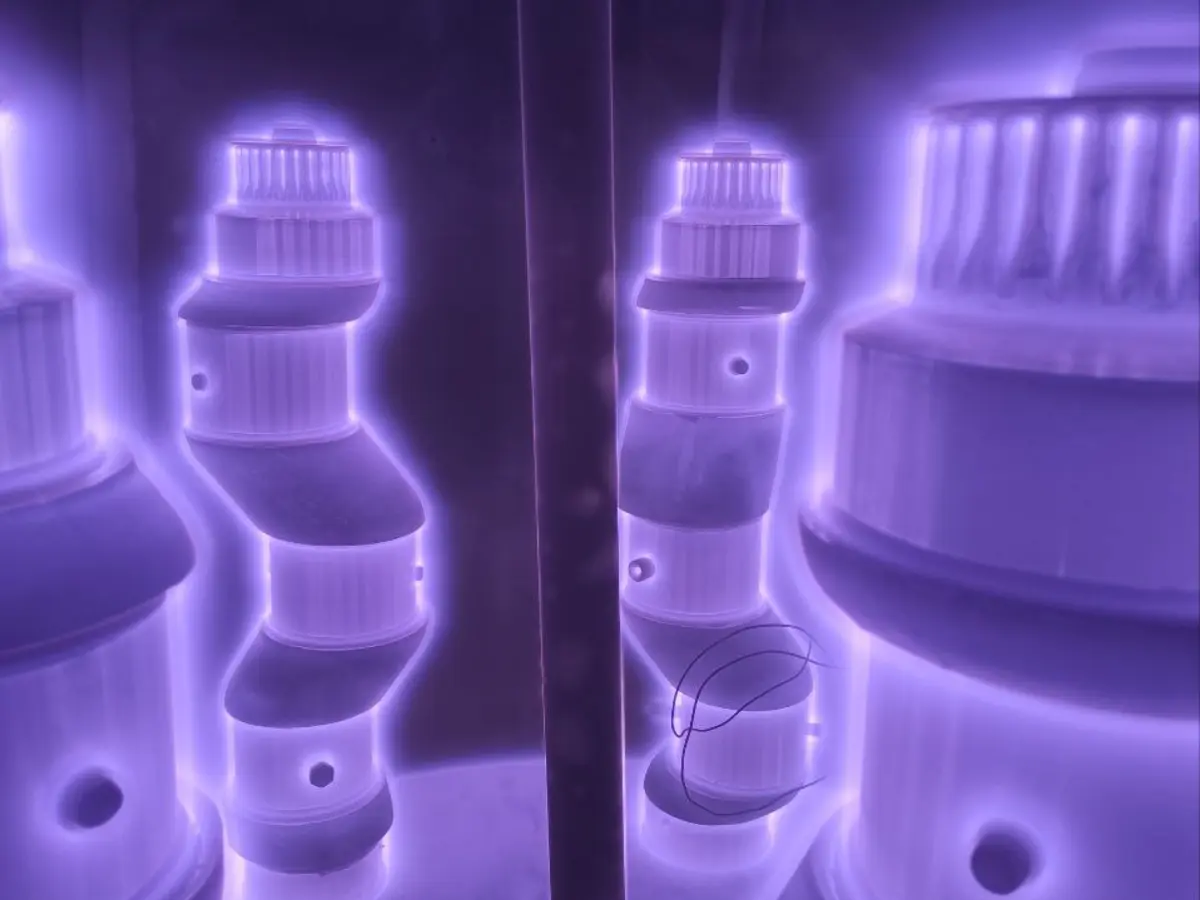

Деталь во время процесса ионного азотирования. На фотографии видно, что паста ничем не отличается по цвету от основной детали
Деталь после процесса ионного азотирования. Цвет азотированного слоя около защищаемой поверхности никак не отличается - это значит, что паста никак не влияет на технологический процесс
Паста используется не только для защиты поверхностей, но и отверстий небольшого диаметра

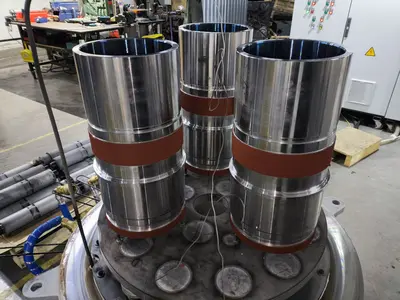

Общий вид деталей готовых к ионному азотированию с защищённой поверхностью

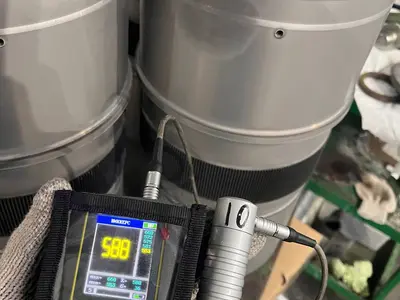

Замер твёрдости на деталях после ионного азотирования с нагрузкой 10 кгс. Среднее значение твёрдости 588 HV10, что соответствует нормативным для стали 40ХН2МА и показывает отсутствие влияния BN-25 на технологический процесс

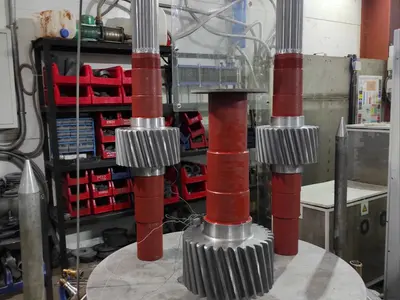

На детали уже нанесена защитная паста BN-25 и они готовы к ионному азотированию

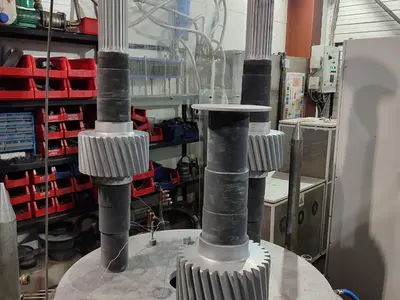

Ионная очистка — защищены все поверхности, кроме зубчатого венца. Видно как на венце выгорают остатки грязи, при этом защищённая поверхность не вызывает образование дуг
На рабочей поверхности равномерный серый цвет, который свидетельствует о высоком качестве азотированного слоя
Твёрдость азотированного слоя 584 HV10 (ультразвуковой метод) соответствует нормальной твёрдости стали 40ХН2МА, что показывает отсутствие влияния защитной пасты BN-25 на процесс азотирования

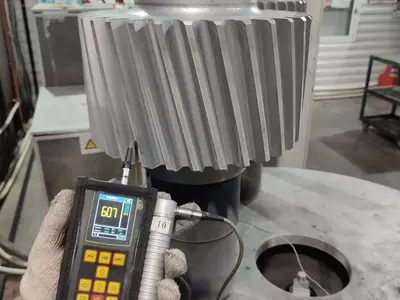

Твёрдость азотированного слоя 607 HV10 (ультразвуковой метод), что соответствует требования КД
Ответы на популярные вопросы о применении защитной пасты BN-25
BN-25 эффективно защищает любые стали и сплавы основе железа, подвергаемые ионному азотированию: легированные, нержавеющие, быстрорежущие и другие. Паста совместима со всеми типами установок ионного азотирования.
BN-25 не рекомендуется разбавлять, так как это может повлиять на функциональные и защитные свойства. Если вам это всё же необходимо сделать, то можно использовать дистиллированную воду в количестве не более 5% от массы.
BN-25 является нетоксичной и безопасной для работы. В отличие от многих зарубежных аналогов, она не содержит органических растворителей. Тем не менее, при работе рекомендуется использовать стандартные средства индивидуальной защиты (перчатки, очки). В случае попадания пасты на слизистую необходимо промыть обильным количеством воды и обратиться к врачу.
Да, мы предоставляем возможность заказать пробную партию для тестирования на вашем производстве. Свяжитесь с нами через форму обратной связи или по телефону для обсуждения условий. Минимальный заказ 0,2 кг
Храните BN-25 в плотно закрытой таре при температуре от +5°C до +25°C. Паста выдерживает до 5 циклов замораживания, но для сохранения оптимальных свойств рекомендуется избегать длительного хранения при отрицательных температурах. Срок годности — 18 месяцев с даты производства.
Паста наносится кистью с синтетическим ворсом на чистую обезжиренную поверхность. Толщина слоя должна быть равномерной и без просветов, ≥ 0,1 мм. Перед нанесением пасту необходимо перемешать. После нанесения детали можно сразу ставить в вакуумную камеру.
Да, это одно из главных преимуществ BN-25. В отличие от зарубежных аналогов, которые рекомендуется наносить не более 20% от площади детали, BN-25 можно наносить без ограничений.
Остатки пасты легко удаляются влажной ветошью или мягкой щёткой. Не требуется использование растворителей или специальных поверхностно-активных средств. Детали со сложной геометрией можно промывать водой с последующей сушкой.
Расход BN-25 составляет примерно 200–300 г/м² в зависимости от шероховатости поверхности и требуемой толщины слоя. Точный расход рассчитывается исходя из конкретных условий применения.
Срок хранения BN-25 составляет 18 месяцев при условии хранения в сухом месте при температуре от +5°C до +30°C в плотно закрытой таре.
Свяжитесь с нами для получения технической консультации и заказа
Для консультаций по применению защитной пасты BN-25 обращайтесь к нашему специалисту:
Лев Николаевич Солдаткин
Разработчик формулы, руководитель отдела НИОКР по ионному азотированию
Телефон | Telegram
Режим работы: Пн–Пт с 7:00 до 18:00 (МСК)
Быстрая связь: Telegram (ответ в течение часа)
